Pneumatinio vožtuvo korpuso liejimas: kaip liejimo technologija formuoja patikimus pneumatinio valdymo komponentus

Pneumatinėje sistemoje žmonės dažnai atkreipia dėmesį į cilindrus, pavaras ir valdymo vožtuvus, tačiauvožtuvo korpusaspats yra komponentas, kuris tyliai palaiko visą oro srauto valdymo procesą.

Pneumatinis vožtuvo korpusas iš išorės gali būti ne sudėtinga dalis, tačiau jo vidiniai praėjimai, sandarinimo paviršiai, medžiagų kokybė ir matmenų tikslumas tiesiogiai įtakoja viso vožtuvo mazgo veikimą.

Kaip gamintojas, užsiimantis tiksliųjų metalinių komponentų gamyba, suprantame, kad vožtuvo korpusas nėra tik metalinis korpusas. Tai slėgį laikanti dalis, kuri turi subalansuoti stiprumą, apdirbimo tikslumą, oro srauto dizainą ir gamybos nuoseklumą. Liejimo technologija yra efektyvus būdas sukurti sudėtingų vidinių konstrukcijų vožtuvų korpusus, atitinkančius pramonės reikalavimus.

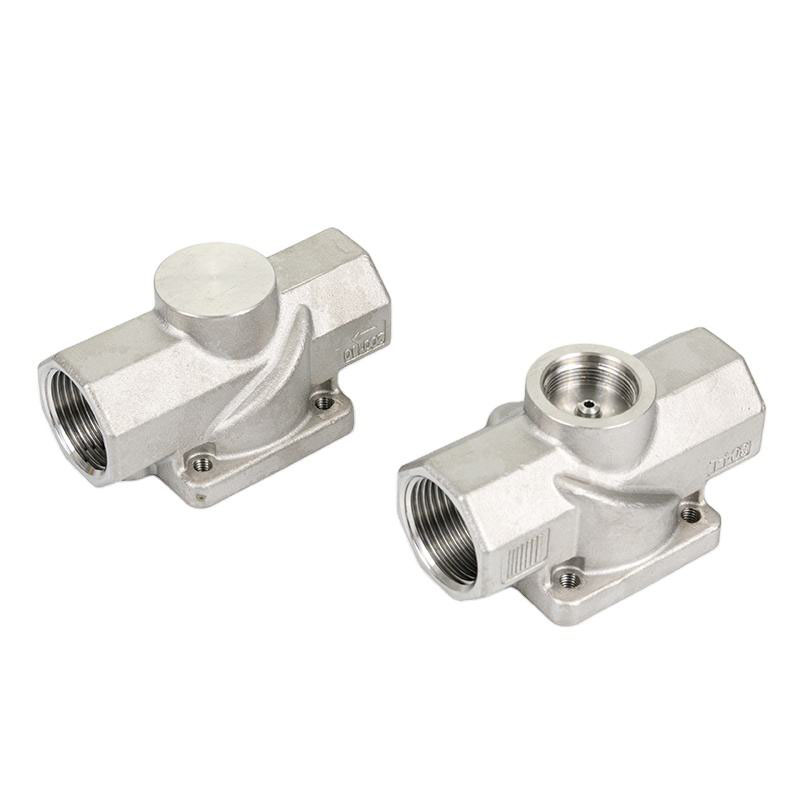

Kas yra liejimo pneumatinio vožtuvo korpusas?

A CPneumatinio vožtuvo korpusasyra pagrindinis pneumatinio vožtuvo korpuso komponentas, pagamintas liejant.

Jo pagrindinės funkcijos apima:

Skirtingai nuo paprastų metalinių blokų, kurie yra apdirbami į formą, liejinių vožtuvų korpusai formuojami pilant išlydytą metalą į specialiai tam skirtą formą. Tai leidžia gamintojams sukurti sudėtingas formas ir vidinius kanalus, kuriuos gali būti sunku arba brangu pagaminti naudojant tradicinius apdirbimo metodus.

Po liejimo paprastai atliekami papildomi procesai, tokie kaip apdirbimas, paviršiaus apdorojimas ir patikrinimas, norint pasiekti reikiamus matmenis ir našumą.

Kodėl liejimas naudojamas pneumatinių vožtuvų korpusams?

Vožtuvo korpusas paprastai yra suprojektuotas su keliais oro kanalais, tvirtinimo angomis ir sandarinimo zonomis. Šių konstrukcijų gamyba reikalauja ir efektyvumo, ir tikslumo.

Liejimas turi keletą praktinių pranašumų.

Tinka sudėtingoms vidaus konstrukcijoms

Pneumatinio vožtuvo korpuse dažnai yra vidinių oro srauto kanalų, kurie nustato, kaip suslėgtas oras juda sistemoje.

Liedami gamintojai gali sukurti beveik tinklo formos komponentus, kurie jau apima pagrindinę struktūrą prieš apdirbant.

Tai padeda sumažinti medžiagų švaistymą ir pagerinti gamybos efektyvumą, ypač sudėtingos geometrijos komponentams.

Didesnis gamybos efektyvumas serijinei gamybai

Pramoninei pneumatinei įrangai vožtuvų korpusai dažnai gaminami dideliais kiekiais.

Palyginti su kiekvienos detalės gamyba nuo kieto metalo iki apdirbimo, liejimas gali sutrumpinti apdorojimo laiką ir pagerinti partijų nuoseklumą.

Dėl to liejimas tinkamas tais atvejais, kai reikalingas stabilus tiekimas ir pakartojama kokybė.

Lankstus medžiagų pasirinkimas

Skirtingoms pneumatinėms reikmėms reikalingos skirtingos medžiagos charakteristikos.

Įprastos liejinių vožtuvų korpusams naudojamos medžiagos gali būti:

Medžiagos pasirinkimas priklauso nuo tokių veiksnių kaip darbo aplinka, slėgio reikalavimai, korozijos sąlygos ir svorio aspektai.

Pagrindiniai veiksniai, turintys įtakos liejinio pneumatinio vožtuvo korpuso kokybei

Nors liejimas suteikia gamybos pranašumų, galutinis našumas priklauso nuo daugelio detalių.

Liejimo medžiagos kokybė

Medžiaga tiesiogiai veikia:

Pavyzdžiui, lengvo aliuminio lydinio vožtuvų korpusai dažnai pasirenkami, kai svarbu sumažinti svorį, o nerūdijančio plieno variantai gali būti teikiami pirmenybę teikiant aplinkai, kuriai reikalingas didesnis atsparumas korozijai.

Vidinė liejimo kokybė

Vožtuvo korpusui reikalinga gana tanki vidinė struktūra.

Galimi liejimo defektai, tokie kaip:

gali turėti įtakos sandarinimo veikimui ir patikimumui, jei nebus tinkamai kontroliuojama.

Todėl liejimo proceso valdymas yra svarbi vožtuvo korpuso gamybos dalis.

Apdirbimo tikslumas

Liejimas sukuria pagrindinę formą, tačiau daugelį svarbių sričių vis tiek reikia apdirbti.

Svarbios apdirbimo sritys paprastai apima:

Net nedideli matmenų skirtumai gali turėti įtakos surinkimo tikslumui ir vožtuvo veikimui.

Paviršiaus apdorojimas

Priklausomai nuo pritaikymo, lietinių pneumatinių vožtuvų korpusų paviršius gali būti apdorotas siekiant pagerinti išvaizdą, atsparumą korozijai ar ilgaamžiškumą.

Įprasti procesai apima:

Dažni pneumatinių vožtuvų korpusų liejimo taikymai

Liejimo pneumatiniai vožtuvų korpusai yra plačiai naudojami įvairiose pramonės šakose, kur reikalingas suslėgto oro valdymas.

Pramonės automatikos įranga

Automatikos sistemos labai priklauso nuo pneumatinių komponentų judėjimui ir valdymui.

Vožtuvų korpusai dažniausiai randami:

Gamybos įranga

Daugelis gamybos mašinų naudoja pneumatines sistemas, nes jos užtikrina greitą atsaką ir patikimą veikimą.

Lieti vožtuvų korpusai naudojami įvairiuose pneumatiniuose valdymo blokuose oro srautui valdyti.

Automobilių gamybos linijos

Automobilių gamyklos pneumatines sistemas naudoja:

Stabilus vožtuvo veikimas yra svarbus gamybos efektyvumui palaikyti.

Pakavimo ir maisto perdirbimo įranga

Pneumatiniai vožtuvai taip pat paplitę pakavimo mašinose, nes suslėgto oro sistemos gali užtikrinti švarų ir lankstų judėjimo valdymą.

Vožtuvo korpuso medžiagos ir paviršiaus reikalavimai gali skirtis priklausomai nuo darbo aplinkos.

Kaip gaminamas liejimo pneumatinio vožtuvo korpusas?

Nors procesai skiriasi priklausomai nuo konstrukcijos ir medžiagos, gamyba paprastai apima kelis etapus.

Pelėsių paruošimas

Pirmasis žingsnis yra sukurti formą, pagrįstą vožtuvo korpuso konstrukcija.

Forma lemia pagrindinę liejimo formą ir vidinę struktūrą.

Metalo liejimas

Išlydytas metalas pilamas į formą ir leidžiama sustingti.

Šiame etape temperatūros kontrolė ir proceso valdymas įtakoja galutinę liejimo kokybę.

Valymas ir apžiūra

Išėmus liejinį iš formos pašalinamas medžiagos perteklius ir nuvalomas paviršius.

Tada gamintojai tikrina liejinio išvaizdą ir konstrukcijos kokybę.

CNC apdirbimas

Tikslumo plotai apdirbami pagal brėžinio reikalavimus.

Šis žingsnis užtikrina tikslų surinkimą su kitais pneumatiniais komponentais.

Galutinis testavimas

Atsižvelgiant į taikymo reikalavimus, patikrinimas gali apimti:

Pneumatinio vožtuvo korpuso liejimas prieš mechaninį vožtuvo korpusą

Abu metodai turi savų privalumų. Tinkamas gamybos būdas priklauso nuo konstrukcijos sudėtingumo, kiekio, medžiagos ir eksploatacinių savybių reikalavimų.

Pneumatinių vožtuvų korpusų gamybos ateitis

Augant pramoninei automatikai, pneumatiniai komponentai tampa mažesnio dydžio, didesnio efektyvumo ir didesnio patikimumo.

Ateityje vožtuvo korpuso gamyba gali būti sutelkta į:

Tobulėjant pramoninei įrangai, reikalavimai vožtuvo korpuso kokybei ir toliau augs.
